Линия по производству стеновых панелей серии TYF-01 (Композитная стена с плитами из силиката кальция, Перегородка)
Линия по производству стеновых панелей TYF-01 применяется для изготовления стеновых панелей легкого типа с боковыми панелями из силиката кальция. Сырьевыми материалами могут быть цемент, зольная пыль, частицы пенополистирола, песок, керамзит и т.д. Одновременно могут быть изготовлены 40 панелей.
Имея преимущества в виде маленькой занимаемой территории и необльших инвестиций, данная производственная линия помогает сократить расходы клиентов на строительство завода и оборудование.
Патент №：ZL201320443242.9
| Выход за одну формовку | Tолщина | Ширина | Длина |
| 40 | 75мм | 610мм | 2440мм/3000мм |
| 40 | 90мм | ||
| 32 | 120мм | ||
| 26 | 150мм |
Примечание: приведенные выше параметры – стандарт, TANY также предлагает производственные линии согласно вашим требованиям к панелям особых размеров.
-

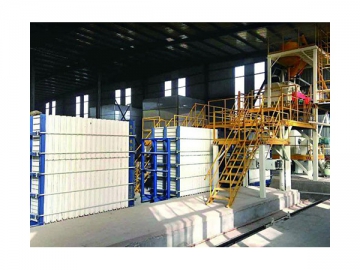

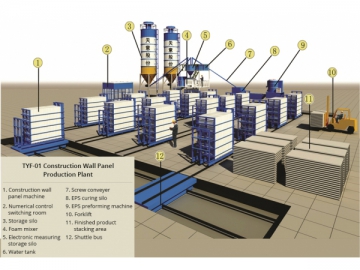

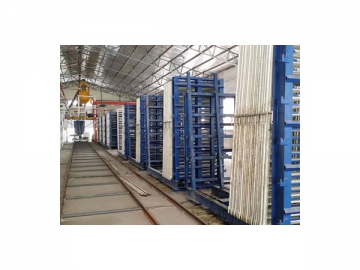

(1) Линия по производству строительных стеновых панелей TYF01
Будучи оснащенной автоматической системой траспортировки, данная производственная линия характеризуется легкостью в управлении и большим производственным выходом – за серию могут быть изготовлены 40 панелей. -

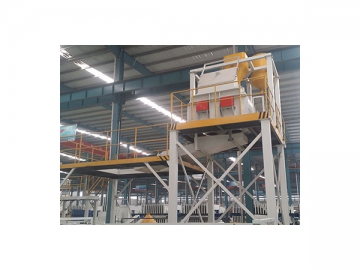

(2) Дозирующая система
Автоматически дозирует цемент и другие материалы с высокой точностью, упрощяет производственные процессы. -
(3) Смесительная система
Крупногабаритная стационарная смесительная установка обеспечивает равномерное перемешивание смеси и повышает эффективность литья. -

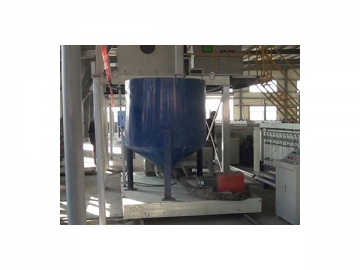

(4) Мобильная система шликерного литья
| Внешние габариты | 3590Д×1470Ш×3450В мм |
| Мощность системы вибрации | 1.5 кВт |
| Комплектующее оборудование | Центральная ЭВМ, система вибрации, формующие планки |
| Бункер для цемента | 1000кг |

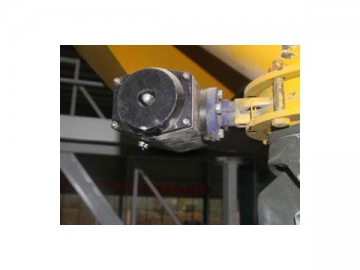

| Пневматический клапан-бабочка | DN300 |
| Гибкий переходный патрубок | DN300 |
| Датчик давления | 1000кг |
| Вибровозбудитель | Пневматический |
| Смесительная платформа | 4300*3850мм |
| Опорная стойка | 4300*3500мм |
| Стальная лестница | 14# U-bar |
| Вместимость мешалки | 3м³ |
| Мощность мешалки | 30кВт |
| Вместимость подъемного бункера | 1м³ |
| Мощность подъемного бункера | 4.5кВт |
| Давление нагнетания в теории | Высокое давление | 0.5 МПа |
| Низкое давление | 0.4 МПа | |
| Транспортная ёмкость в теории | Высокое давление | 5 МПа |
| Низкое давление | 9.4 МПа | |
| Макс.расстояние транспортировки | Горизонтальная | 300 мм |
| Вертикальная | 120 мм | |
| Мощность главного двигателя | 7.5 кВт | |
| Вместимость бункера | 3м³ | |
| Высота загрузки | 1000 мм | |
| Вместимость гидравлического масляного бака | 60л | |
| Вид распределительного клапана | шаровой клапан | |
| Масса основной машины | 500кг | |
| Размеры каркаса: Д×Ш×В | 1785×960×1700мм | |
