Картонажная машина KXZ-180B может использоваться как самостоятельно, так и в составе упаковочной линии с картонажной машиной для продукции в блистерной упаковке, устройством для склеивания термоплавким клеем и другим оборудованием. Устройство имеет широкий диапазон применения в различных сферах. Картонажная машина характеризуется отличной производительностью и функционирует под управлением контролера ПЛК. За счет простого устройства, машина легко устанавливается.

Картонажная машина данного типа автоматически подбирает материалы, извлекает коробки из специальной зоны хранения, отрывает коробки, упаковывает продукцию, печатает номер партии, заклеивает коробки и избавляется от отходов. Все операции выполняются без использования ручного труда. Картонажная машина оснащена инфракрасным защитным устройством SICK немецкого производства. Оно отслеживает каждый этап упаковки и обеспечивает нормальное функционирование машины. Пользователь может выбрать разные виды заклеивания. Нет необходимости заменять матрицы для упаковочных коробок разного размера, достаточно выполнить соответствующие настройки.

Каркас и поверхность картонажной машины прочные и долговечные. Устройство снабжено основным двигателем и тормозом сцепления. Система привода установлена на базовой плите машины. Устройство защиты от перегрузок защищает основной двигатель и другие элементы от коррозии и других проблем функционирования.

Описание

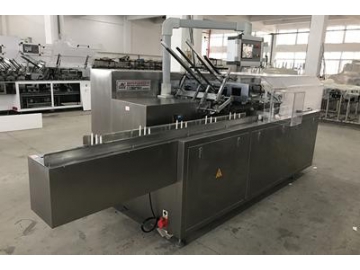

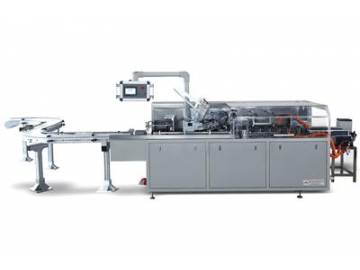

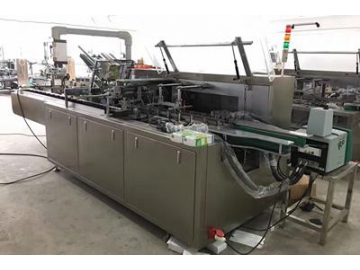

Автоматическая картонажная машина KXZ-180B – это одна из наших последних новинок. Она компактная (4000мм x 1280мм x 1900мм) и весит всего 1400 кг. Машина данного типа подходит для упаковок размером 70-280мм×80-180мм×30-90мм. Оборудование для упаковок других размеров может быть изготовлено на заказ. Скорость упаковки достигает 80 коробок в минуту, средняя скорость составляет 40-70 коробок в минуту.

Характеристики

  • Система разработана в полном соответствии со стандартами GMP.
  • Управляется с помощью сенсорного экрана ПЛК. Легкое использование машины благодаря удобному пользовательскому интерфейсу и ориентированному на пользователя дизайну.
  • Машина имеет простое устройство, благодаря чему установка и обслуживание не составляют труда.
  • Механические операции имеют высокий уровень электронной синхронизации, поэтому работа машины оптимизирована и не создает много шума.
  • Уровень шума составляет менее 75 дБ.
  • Автоматический выходной интерфейс ПЛК осуществляет отслеживание стадий упаковывания в режиме реального времени.
  • Вакуумный генератор SMC ZL112 позволяет автоматически выбирать и открывать коробку.
  • Система поступления коробок работает в прерывистом режиме с небольшими паузами. Машина поддерживает функцию защиты от перегрузки.
  • Процесс упаковки прекращается, если коробки отсутствуют, и приостанавливается в случае отсутствия продукции, подлежащей упаковке.
  • Основа машины оснащена привинченной плитой основания. Ее высота регулируется.
Функции каждого элемента

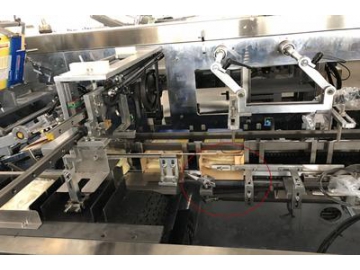

  • Загрузочное устройство. Направляет материалы для загрузки в коробки. Размер загрузочного устройства регулируется в зависимости от размера упаковываемых изделий.

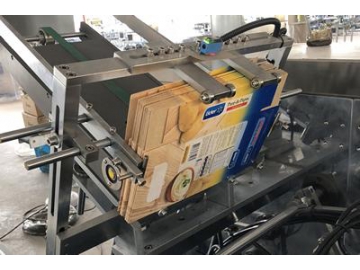

  • Коробки лежат в специальном хранилище. Оно может вручную регулироваться под разные размеры картона.

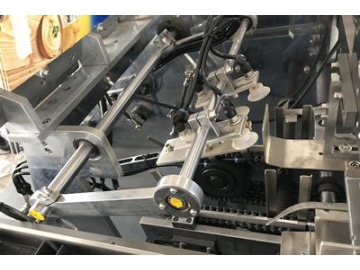

  • Двойной притягивающий диск отвечает за быстрое и точное открытие коробок.

  • Направляющий элемент для материала – это одна из ключевых составляющих машины. Он может быть отрегулирован и контролируется кулачковым механизмом.

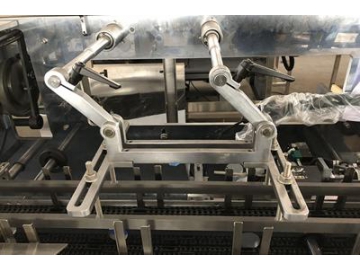

  • Прессующий элемент выравнивает упаковочные коробки, для того чтобы они запечатывались еще ровнее и выглядели аккуратно.

  • Заклеивающее устройство запечатывает коробки клеем быстро и надежно.

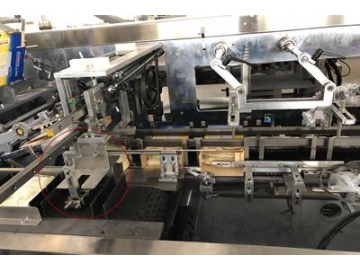

  • Устройство закрытия внутренних клапанов контролируется кулачковым механизмом запечатывающего устройства. Кулачковый механизм заставляет элемент закрытия внутренних клапанов совершать колебательные движения и закрывать коробку, когда она прибывает.

  • Запечатывающее устройство склеивает внешние клапаны и плотно и аккуратно закрывает коробку.

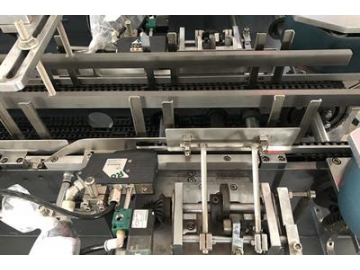

  • Этот элемент транспортирует упакованную продукцию и отбирает некачественную упаковку или такие коробки, где отсутствует инструкция либо продукция. Таким образом, гарантируется качество упаковки.

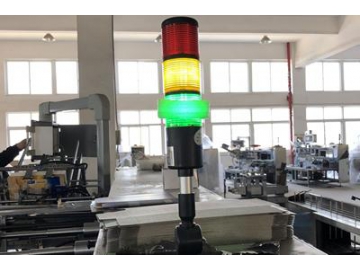

  • Светодиодная сигнализация. Когда в ходе упаковочного процесса возникает проблема, машина автоматически прекращает работу и сигнализирует о наличии отклонения.

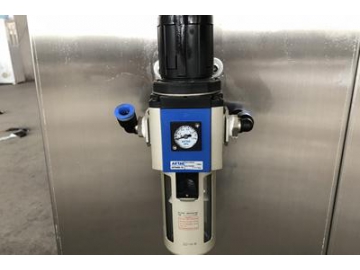

  • Редукционный клапан фильтрационного давления AIRTAC

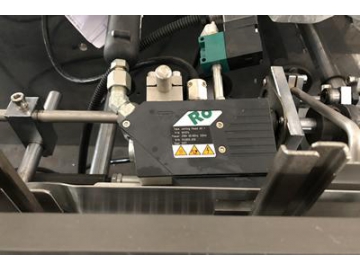

  • Распылительная головка Robatech для термоплавкого клея. Robatech – это известный международный брэнд, с которым мы сотрудничаем уже много лет. У их продукции достойное качество и умеренные цены.

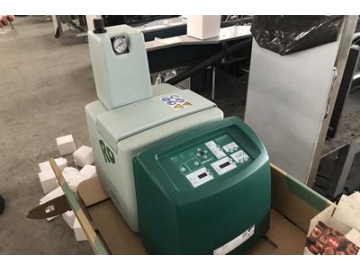

  • Плавильщик Robatech для термопластичного клея обеспечивает быстрое и крепкое заклеивание коробок. Клей нетоксичен.

Параметры
Скорость упаковки 30-80 коробок/мин
Размер упаковки Д(70-280)мм×Ш(80-180)мм×В(30-90)мм (Машины для упаковки других размеров изготавливаются на заказ)
Требования к картонной упаковке 250-450г/м2 (до размера упаковки)
Мощность двигателя 1.5кВт
Источник питания 380В 50Гц
Максимальный шум 75дБ
Минимальное давление воздуха 0.6мПа
Потребление воздуха 120-160л/мин
Габариты Д4000мм×Ш1280мм×В1900мм
Вес 1400кг

Применение

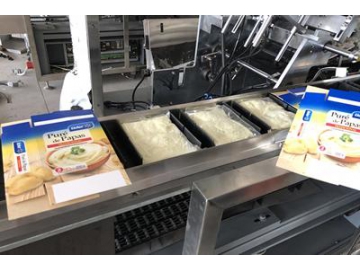

  • Упаковка канцелярской продукции: ручки, цветные карандаши, мелки, степлеры, игральные карты, штемпельная краска, кубики
  • Упаковка фармацевтических товаров:пузырьки таблеток, сироп от кашля, мазь, пакетированные гранулы, жидкие лекарственные формы для приема внутрь, жаропонижающие средства и т.д.
  • Упаковка продуктов питания:мороженое, шоколад, вафельные рулеты, пирожные, кофе, чайные пакетики и т.д.
  • Упаковка предметов первой необходимости:зубная паста, косметика, парфюмерия, жаропонижающие пластыри, маски для лица, крем, презервативы, тесты на беременность, средство от комаров и т.д.
  • Упаковка светотехнических товаров:подшипники, лампочки, энергосберегающие лампы, переключатели, розетки, адаптеры питания, электрическое реле, лента и т.д.
  • Упаковка автозапчастей:свечи зажигания, автомобильные лампочки, фильтры, автоэлектроприборы, клапаны, компрессионные кольца и т.д.
  • Упаковка продукции из санитарно-гигиенической бумаги:салфетки, тампоны, прокладки, ватные диски и т.д.

Список основных деталей

Номер Наименование Модель и спецификация Происхождение Кол-во
1. ПЛК CPIE-N30DT-D Omron (Япония) 1
2. Расширенный модуль ПЛК CPIE-C1F11 1
3. Сенсорная панель NB7W-TWOOB 1
4. Инвертор 3G3JZ-A4015 1
5. Фотоэлектрический датчик SICK 121 SICK 4
6. Двигатель CH-1500-10S 1.5KW CPG (Тайвань) 1
7. Привод индексации 0S83-4L-180 Чжецзян 1
8. Кнопочное устройство XB2 Schneider (Франция) 3
9. Аварийный ограничитель ZB2 BC4D 1
10. 5 передач Чжецзян 1
11. 8 транзисторов 1
12. Соленоидный клапан 4V210-08 AirTAC 2
13. Воздушный фильтр/Стабилизатор/ BFR-2000 1
14. Реле приближения TL-Q5MC1 Omron (Япония) 2
15. Присасывательный диск VF-30 Корея 2
16. Вакуумный гененратор ABM20-C SMC 1
17. Контактор переменного тока LC1E3210M5N Schneider (Франция) 1
18. Импульсный источник питания PMC-24V 050V DELTA 1
19. Воздушный переключатель 3P32A 1P10A Schneider (Франция) Каждый 1
20. Кодировщик B-ZSP3806E2C Omron (Япония) 1
21. Корпус Нержавеющая сталь Шанхай 1 комплект

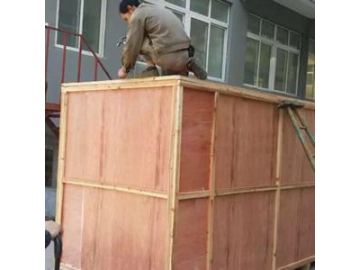

Упаковка во время перевозки

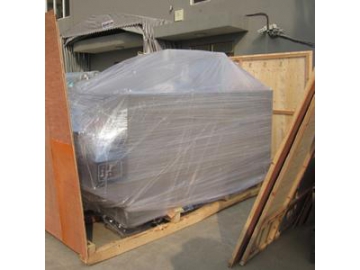

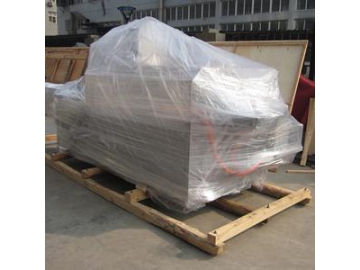

Пеньковая веревка подходит для использования там, где не могут использоваться железная цепь и стальной канат. Все выступающие части машины должны быть перевязаны этой веревкой, а поверхность устройства должна быть защищена эластичным материалом, таким как резина или губка. Кроме того, машину стоит целиком упаковать в картон.

Установка

  • Картонажная машина – это тип упаковочного оборудования. Её стоит установить в помещении с хорошей вентиляцией и достаточным освещением.
  • Для нормального функционирования и обслуживания вокруг машины необходимо оставить свободное пространство 1,5 м.
  • Необходим 3-х фазный источник питания переменного тока 380В-50Гц и электрическое заземление.
  • Упаковочная машина должна быть установлена на достаточно плоской поверхности. После установки, с помощью микрометра необходимо проверить уровень. Если он не соответствует, вам следует отрегулировать ножки машины.
  • После установки необходимо проверить наличие всех элементов. Возможность ошибки должны быть исключена. Для предотвращения ржавчины, нужно смазать машину перед транспортировкой. Излишнюю смазку стоит удалить перед началом эксплуатации. Очистить устройство можно при помощи хлопковой ткани и спирта. После всего необходимо смазать некоторые детали.

Ремонт и обслуживание

  • Необходимо поддерживать машину в чистоте, подвижные элементы нуждаются в регулярной очистке и смазке.
  • Кулачковый механизм и приводная цепь должны смазываться каждые 15-40 часов. Рекомендуется моторное масло марки 50 (кинематическая вязкость около 47~53мм2/S50℃). Сцепление зубчатых колес необходимо смазывать каждые три месяца. Рекомендуется смазочный материал на кальциевой основе (ZG-1 или ZG-2).
  • Зубчатый ремень и приводной ремень не должны контактировать со смазочным материалом, чтобы продлить их срок службы.
  • Для стабильного функционирования машины, ее стоит выключать каждые три месяца для проверки натяжения приводной цепи и состояния деталей привода. В случае необходимости, необходимо отрегулировать или ускорить детали.
  • Возникающие неисправности должны быть проанализированы техническим персоналом. Чтобы избежать повреждения каких-либо элементов машины, не стоит пытаться разобрать её самостоятельно.
