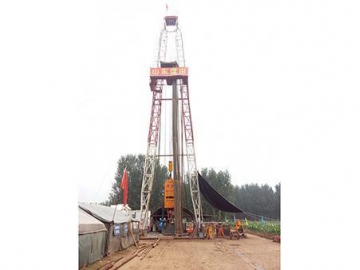

Верхнеприводная электрическая буровая установка глубокого бурения серии XD
Верхнеприводная электрическая буровая установка глубокого бурения серии XD

Верхнеприводная электрическая буровая установка глубокого бурения серии XD

Описание

Верхнеприводная электрическая буровая установка глубокого бурения серии XD обеспечивает глубину бурения от 3000 до 4000м, широко применяетс в бурении геотермальных скважин, разведке месторождений полезных ископаемых и в структурном бурении неглубоко залегающих пластов нефтяных скважин, месторождений угольного метана и сланцевого газа. Кроме того, в функции данного оборудования также входит автоматическое бурение, аварийная остановка,система предотвращения столкновения и цифровое управление, также установка обеспечивает низкий уровень энергопотребления. Это обеспечивает соответствие оборудования требованиям безопасности. Данная буровая установка характеризуется высокой надежностью, энергоэффективностью и безопасностью для окружающей среды.

Параметры
Глубина бурения Проект XD-30DBZ XD-40DBZ
HC 3000м 4000м
PC 2000м 3000м
Буровая лебедка Проект XD-30DBZ XD-40DBZ
Мощность электродвигателя 200кВт 300кВт
Усилие подъема 80кН 120 кН
Подвижный блок и оснастка 3×4 4×5
Диаметр стального троса Φ26мм Φ28мм
Количество передач 2+2R непрерывное изменение скорости 2+2R непрерывное изменение скорости
Скорость движения подвижного блока 0~1.4м/с 0~1.4м/с
Электродвигатель 7.5кВт 15кВт
Скорость бурения 3см/мин~50см/мин 3см/мин~100см/мин
Система верхнего привода Проект XD-30DBZ XD-40DBZ
Осевая нагрузка 800кН 100кН
Номинальная мощность 150кВт 180кВт
Диапазон скорости вращения 0~600об/мин 0~600об/мин
Номинальный крутящий момент 0~6500Н.м 0~8000Н.м
Скручивающий и развинчивающий момент 10000Н.м 12500Н.м
Трубный зажим Φ120мм Φ120мм
Диаметр трубы для керна Φ50мм Φ50мм
Кольца 100т двойное кольцо 150т двойное кольцо
Диаметр элеватора Φ71-120мм Φ71-120мм
Нагрузка элеватора 100т 150т
Направляющая верхнего привода 25м 25м
Система для проведения ловильных работ Проект XD-30DBZ XD-40DBZ
Номинальная мощность 22кВт 30
Диаметр стального троса 6мм 8мм
Грузоподъемная сила 18000Н 25000Н
Подъемная скорость ≥120м/мин ≥120м/мин
Система циркуляции Проект XD-30DBZ XD-40DBZ
Мощность 30кВт 45кВт
Номинальное давление насоса 16МПа 28МПа
Номинальный объем насоса 300л/мн 400л/мин
