Описание
Эта автоматическая машина для производства блоков серии T10 оборудована частотным преобразователем. Система включает двигатели для верхней и нижней вибрации. Два двигателя Siemens с мощностью 7.5 кВт используются для нижней вибрации, два двигателя MVSI мощностью 0.65 кВт используются для верхней вибрации.

Для автоматической машины для производства блоков используется частотный преобразователь Siemens. Для надежной работы продукт снабжен ПЛС Siemens S7, а также сенсорным экраном и электрическими деталями Siemens и Turck. Кроме этого, гидравлическая система этой машины разработана из интегрированных модулей, импортированных из Германии и Италии, насоса Rexroth, а также двигателей Siemens или ABB.

Габариты (длина x ширина x высота):
5,200 x 2,300 x 2,960мм с устройством для перемешивания смеси для облицовки
3,200 x 2,300 x 2,960мм без устройства для перемешивания смеси для облицовки
Блоки: 50-300 мм в высоту
Размер паллета: 1,200x870 мм
Макс. производственная площадь: 1,100x820 мм

Главные технические характеристики
Производительность на форму 10шт./форму (пустотелый блок: 400×200×200 мм)
54шт./форму (твердый блок: 240×115×53 мм)
27шт./форму (блок с замковым соединением: 225×112.5×60 мм)
35шт./форму (Голландский кирпич: 200×100× 60-80 мм)
Время цикла 15-25 сек. (зависит от типа продукта)
Производительность за смену
(8 рабочих часов)
Пустотелый блок (400×200×200мм): 14400-19200 шт.
Твердый блок (240×115×53 мм): 77760-103680 шт.
Блок с замковым соединением: 240×115×90мм): 31104-38880 шт.
Голландский кирпич (200×100×60-80 мм): 40320-645900 шт.
Вибрационная частота 2940 колеб./мин. или 50-60 Гц
Вибрационная сила 100кН
Мощность двигателей 48 кВт
Габариты оборудования 5200×2300×2960 мм (с устройством для перемешивания смеси для облицовки)
3200×2300×2960 мм (без устройства для перемешивания смеси для облицовки)
Объем бункеровГлавный материал: 900 л
Смесь для облицовки: 750 л
Размер паллета 1200×870 мм
Макс. производственная площадь1100×820 мм
Высота блока 50~300 мм
Вес брутто 9.0 T (без устройства для перемешивания смеси для облицовки)
12T (с устройством для перемешивания смеси для облицовки)
Общая мощность 39.85 кВт
Сырье Щебень, песок, цемент, пыль, угольная зола, шлак, жильные минералы, гравий, перлит и другие промышленные отходы.
Материалы, которые можно изготовить Бетонные блоки, твердые, пустотелые, сотовые стеновые блоки, плитка с и без смеси для облицовки, садовая и ландшафтная продукция, плиты, бортовые камни, бордюры, клумбы, блоки с замковым соединением.
Области применения Подходит для зданий, мощения дорог, площадей, садов, ландшафтов, городских построек и т.д.

Данные выше являются только справочными и зависят от настроек машины, типа смешивания, и других условий окружающей среды.

Линия производства блоков :

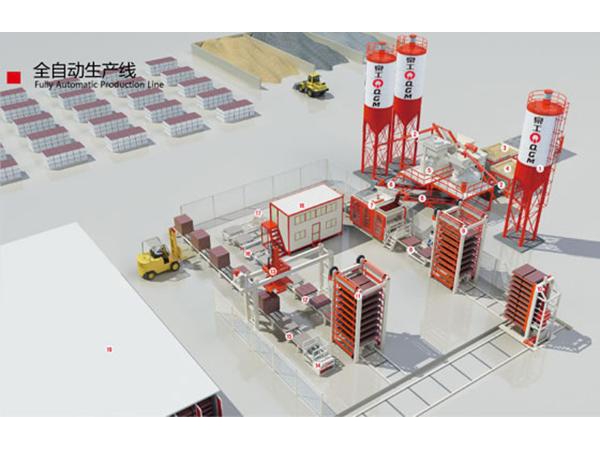

A. Полностью автоматическая линия производства блоков: (5)


1. Силос
2. Шнековый конвейер
3. Взвешивающая система
4. Дозатор для облицовочной смеси
5. Мешалка для главного и цветного материала
6. Шнековый конвейер
7. Автоматичекая машина для производтсва блоков
8. Конвейер для сырых блоков
9. Элеватор
10. Вагонетка

11. Механизм опускания
12. Конвейер для сухих блоков
13. Штабелеукладчик
14. Магазин поддонов
15. Конвейер
16. Устройство для утилизации поддонов
17. Устройство для переворота поддонов
18. Пункт управления
19. Пропарочная камера

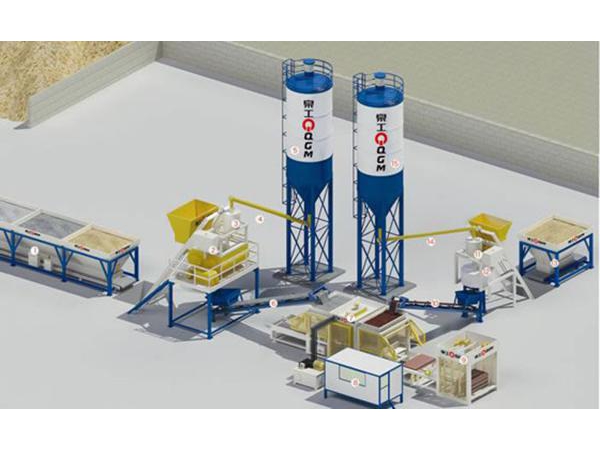

B. Полуавтоматическая линия производства блоков

1.3-бункерный дозатор
2.Мешалка для облицовочной смеси
3.Взвешивающий дозатор для воды и цемента
4. Шнековый конвейер
5.Силос для облицовочной смеси
6.Ленточный конвейер
7.Автоматичекая машина для производтсва блоков
8. Пункт управления

9. Штабелеукладчик
10. Ленточный конвейер для облицовочной смеси
11. Взвешивающий дозатор для воды и цемента
12. Мешалка для облицовочной смеси
13. Бункерный дозатор
14. Шнековый конвейр для облицовочной смеси
15. Силос для облицовочной смеси

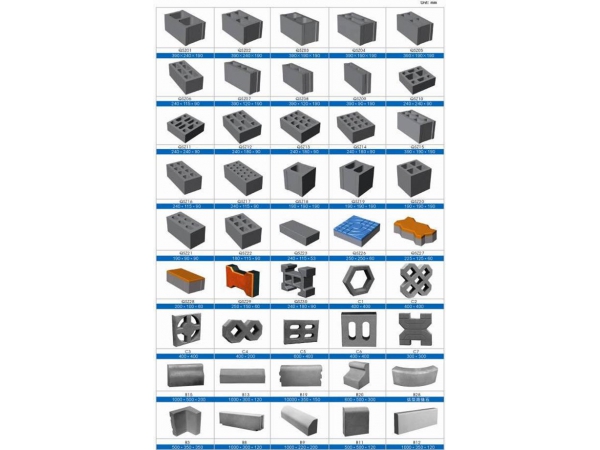

Модели кирпича и блоков

Образцы продукции
Автоматические машины для производства блоков T10 подходят для изготовления твердых, пустотелых, сотовых стеновых блоков, плитки с и без смеси для облицовки, садовой и ландшафтной продукции, плит, бортовых камней, бордюров, клумб, блоков с замковым соединением. Образцы представлены ниже:
