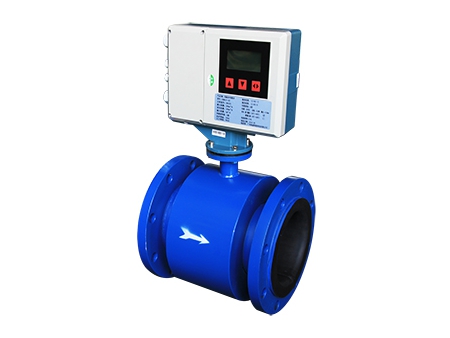

Компактные электромагнитные теплосчетчики имеют моноблочную конструкцию, которая экономит значительное пространство для монтажа. Компания Basic Controls предлагает теплосчетчики с разными классами давления и футеровочного материала для соответствия требованиям клиента.

Технические параметры

Проточная часть: углеродистая сталь
Способ соединения: фланцевый
Номинальный диаметр: DN15-DN1000
Класс давления: PN16 or PN25 (по желанию)
Влагозащищенность: IP65 (IP68 по желанию)

Опции прокладки

Материал прокладки	Наименование	Преимущества	Макс.раб.температура	Применимая жидкость	Применимый ном.диаметр
Резина	Неопрен	Средняя износостойкость, стойкость к кислотной, щелочной и щелочной коррозии с низкой концентрацией	80℃	Кипяченная, промышленная, морская вода	DN40-1000
Фторопласт	Политетрафтороэтилен	Стабильные химические свойства, устойчивы к коррозии кипящей соляной кислотой, серной кислотой и концентрированной щелочью	150℃	Кислоты, щелочи, щелочные жидкости	DN15-1000

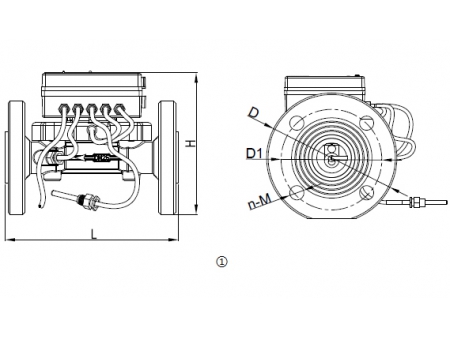

PN16-Опции компактного электромагнитного теплосчетчика

DN (мм)	a (мм)	D (мм)	Do (мм)	n×A
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	200	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	4×18
80	200	200	160	8×18
100	250	220	180	8×18
125	250	250	210	8×18
150	300	285	240	8×22
200	350	340	295	12×22
250	400	405	355	12×26
300	450	460	410	12×26
350	500	520	470	16×26
400	600	580	525	16×30
450	600	640	585	20×30
500	600	715	650	20×33
600	600	840	770	20×36
700	700	910	840	24×41
800	800	1025	950	24×41
900	900	1155	1050	28×41
1000	1000	1280	1170	28×48

PN25-Compact Electromagnetic Heat Meter Optional Models

DN (мм)	a (мм)	D (мм)	Do (мм)	n×A
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	200	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	8×18
80	200	200	160	8×18
100	250	235	190	8×22
125	250	270	220	8×26
150	300	300	250	8×26
200	350	360	310	12×26
250	400	425	370	12×30
300	450	485	430	16×30
350	500	555	490	16×33
400	600	620	550	16×36
450	600	670	600	20×36
500	600	730	660	20×36
600	600	845	770	20×39
700	700	960	875	24×42
800	800	1085	990	24×48
900	900	1185	1090	28×48
1000	1000	1320	1210	28×55

Параметры компактного электромагнитного теплосчетчика

Ном.диаметр	Мин.расход (м³/ч)	Ном.расход (м³/ч)	Макс.расход (м³/ч)
DN15	0.12	1.5	3
DN20	0.22	2.5	5
DN25	0.35	3.5	7
DN32	0.57	6	12
DN40	0.9	10	20
DN50	1.4	15	30
DN65	2.3	25	50
DN80	3.6	40	80
DN100	5.6	60	120
DN125	8.8	100	200
DN150	12.7	150	300
DN200	22.6	250	500
DN250	35.3	400	800
DN300	50.8	600	1200
DN350	69.2	800	1600
DN400	135	1000	2000
DN450	171	1250	2500
DN500	211	1500	3000
DN600	305	2000	4000
DN700	415	2500	5000
DN800	542	3000	6000
DN900	686	4000	8000
DN1000	847	5000	10000
