Круглой, квадратной, прямоугольной формы

Данная линия для производства сварных труб соответствует стандарту API и подходит для изготовления трубопроводных труб, обсадных нефтяных труб, конструкционных труб диаметром 273-508мм. Скорость сварки составляет 15~30м/мин, а максимальная производительность достигает 250 000т в год.

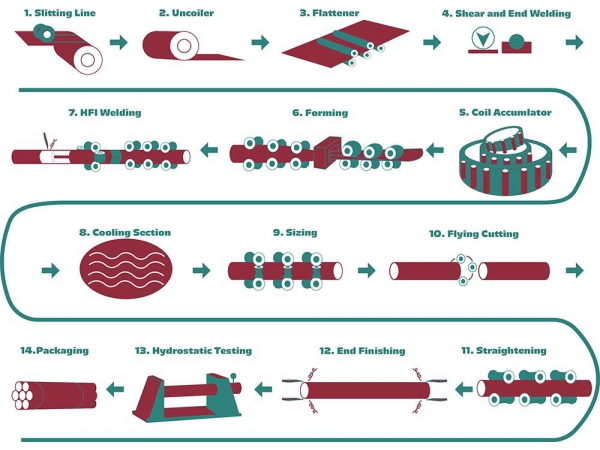

Процесс производства:

Загрузка рулона→→Размотка→→Раскатывание/Выравнивание→→Нарезка и Обрезка концов→→Накопитель рулонов→→Формирование→→Сварка →→Внутренняя и внешняя зачистка→→Обжиг→→Охлаждение водой и воздухом→→Калибровка и рихтовка→→Резка отрезным станком→→Обточка концов и скашивание кромки →→Гидравлическая опрессовка→→Ультразвуковая дефектоскопия→→Взвешивание и измерение→→Окрашивание и маркировка→→Упаковка→→Складское хранение

Основные технические параметры:
  • Спецификации сырья

    Категория стали:
    Трубопроводные трубы: A, B, X42, X46, X52, X56, X60, X65, X70, X80
    Обсадные нефтяные трубы: H40, J55, K55, N80
    Конструкционные трубы: Q215, Q235, Q345, 20#

    Внешний диаметр рулона: Ø1350~Ø2000мм
    Внутренний диаметр рулона: Ø610~Ø762мм
    Вес рулона: Макс. 35T
    Ширина полосы: 680~1600мм
    Толщина полосы: 6~16мм
  • Спецификации готовых труб
    Технические нормы: API 5L API 5CT GB/T 3091 JIS G3452 JIS G3444 JIS G3445 ASTM A513 EN 10219
    Внешний диаметр трубы: Ø 219мм~Ø508мм
    Длина трубы: 6~20м
    Скорость сварки: 15~30м/мин
  • Годовая производительность: 250 000 т/год
  • Общая установленная мощность: приблизительно 3 500 кВт
Концепция дизайна:
  • Улучшение удобства эксплуатации и производительности
  • Повышение стабильности качества продукции
  • Максимальная производительность
  • Низкая стоимость аппаратуры
  • Возможность мелкосерийного производства различных видов продукции
  • Снижение негативного воздействия на окружающую среду и повышение безопасности в ходе эксплуатации
