Углонаправляющий упор
Изоляционная прокладка для рельсовых скреплений используется с двух сторон от рельсов для регулирования рельсовой колеи и для изоляции креплений и рельсов. Данный элемент крепления часто применяется в строительстве железнодорожного пути для скоростных поездов и для поездов с большой нагрузкой. За счет изоляционного материала упора достигается эффект амортизации.
Рельсовые изоляторы подходят к рельсам типа UIC60, UIC54,115RE, 136RE, BS100A, BS80A, 90R, 75R, 50R, 60R и т.д. Они изготовлены из устойчивых к ультрафиолету пластмассовых материалов PA6 или PA66 с содержанием стекловолокна 20%~35%. Готовая деталь может быть как естественного цвета, так и обработана по вашему требованию.
Свойства рельсовых изоляторов указаны ниже::
| Технические характеристики | Единица измерения | Техническое требование | Фактическое значение |
| Плотность | г/см | 1.3-1.45 | 1.45 |
| Сопротивление растяжению | мПа | ≥170 | 178 |
| Относительное удлинение | % | ≤4.4 | 4.0 |
| Предел прочности на изгиб | мПа | ≥250 | 290 |
| Сопротивление удару (непрерывному) | кДж/м2 | ≥80 | 85 |
| Точка плавления | ℃ | 250 - 270 | 270 |
| Изоляционная прочность | Ω | ≥1×108 | 5×108 |
| Содержание стекловолокна | % | 30-35 | 35 |
| Твёрдость | HRR | ≥110 | 118 |
Мы поставляем рельсовые изоляторы Е-типа, рельсовые изоляторы SKL и изоляторы системы крепления Набла.

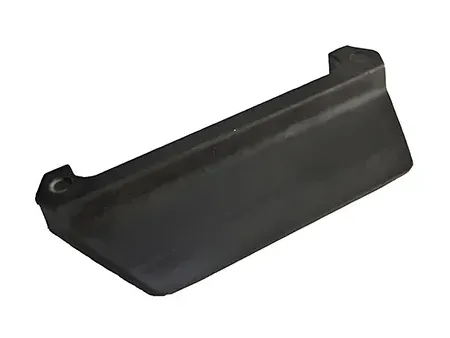

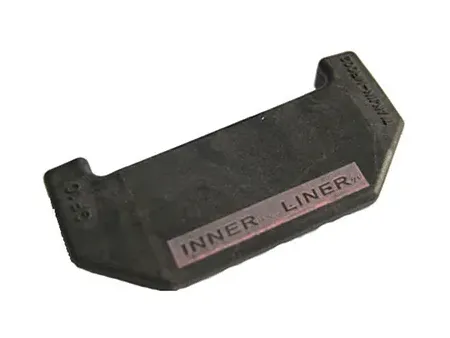

Изоляторы Е-типа являются элементом системы скрепления Е-типа и используются вместе с клеммой Е-типа, анкером и подрельсовой прокладкой. Они аналогично подрельсовой подкладке амортизируют давление поезда на рельсы и позволяют им вернуться в начальное положение.
Рельсовый изолятор SKL (упор углонаправляющий) используются в системах рельсовых скреплений SKL наряду с такими элементами, как прижимная клемма SKL, винтовой костыль, пластмассовый штырь, плоская шайба и подкладка рельсового крепления.
Рельсовые изоляторы Набла применяются в системе рельсовых скреплений с клеммой Набла и путевым костылем.
