Твердотельное реле SSR

Запрос цены

О нас: http://lowvoltage-product.ru/1-1-3-static-relay.html

Твердотельное реле представляет собой электронное устройство, являющееся типом реле без механических движущихся частей, служащее для включения и выключения высокомощностной цепи с помощью низких напряжений, подаваемых на клеммы управления. Твердотельное реле содержит датчик, который реагирует на вход и твердотельную электронику, включающую высокомощностную цепь. Этот тип реле может использоваться в сетях постоянного и переменного тока.

Преимущества твердотельного реле:

Малое потребление энергии;
Небольшие размеры конструкции;
Большая скорость переключения;
Отсутствие шумов, дребезжания и искрения;
Долговечность и надежность работы;
Стойкость к воздействию вибрации и ударов.

Применение твердотельного реле:

Автомобильная и промышленная электроника;
Бытовые приборы;
Регулирование уровня освещения;
Системы регулировки температурного режима.

Твердотельное реле серии SSR-D (DC-AC)

Номинальный ток нагрузки	Рабочее напряжение	Мин. под напряжением	Мин. без напряжения	Отпирающий ток	Напряжение нагрузки	Запирающее напряжение
A	В	В	В	12В	В	В
10	3-32	>2.4	< 1.0	7.5мА (12В)	240/480	600
25	3-32	>2.4	< 1.0	7.5мА (12В)	240/480	600
40	3-32	>2.4	< 1.0	7.5мА (12В)	240/480	600
60	3-32	>2.4	< 1.0	7.5мА (12В)	240/480	600
75	3-32	>2.4	< 1.0	7.5мА (12В)	240/480	600
90	3-32	>2.4	< 1.0	7.5мА (12В)	240/480	600

Перепад напряжения	Пиковый ток	Ток утечки	Время включения	Время выключения	Напряжение изоляции	Диапазон рабочих температур	Модель
В	A	мА	мс	мс	В	℃	SSR1/2
2.0	135	3.0	10	10	2500	-30℃~ 80℃
2.0	275	3.0	10	10	2500
2.0	410	3.0	10	10	2500
2.0	635	3.0	10	10	2500
2.0	850	3.0	10	10	2500
2.0	990	3.0	10	10	2500

Твердотельное реле серии SSR-A (AC-AC)

Номинальный ток нагрузки	Рабочее напряжение	Мин. под напряжением	Мин. без напряжения	Отпирающий ток	Напряжение нагрузки	Запирающее напряжение
A	В	В	В	мА	В	В
10	90-280	>50	< 45	8.0 (< 110В)	24/240	600
25	90-280	>50	< 45	8.0 (< 110В)	24/240	600
40	90-280	>50	< 45	8.0 (< 110В)	24/240	600
10	90-280	>50	< 45	8.0 (< 110В)	24/240	600
25	90-280	>50	< 45	8.0 (< 110В)	24/240	600
40	90-280	>50	< 45	8.0 (< 110В)	24/240	600

Перепад напряжения	Пиковый ток	Ток утечки	Время включения	Время выключения	Напряжение изоляции	Диапазон рабочих температур	Модель
В	A	мА	мс	мс	В	℃	SSR1/2
2.0	135	3.0	20	20	2500	-30℃~ 80℃
2.0	275	3.0	20	20	2500
2.0	410	3.0	20	20	2500
2.0	135	3.0	20	20	2500
2.0	275	3.0	20	20	2500
2.0	410	3.0	20	20	2500

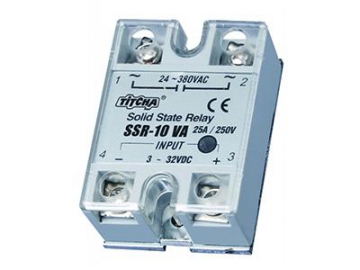

Твердотельное реле серии SSR-V

Номинальный ток нагрузки	Переменное сопротивление	Рабочее напряжение	Блокировка напряжения	Перепад напряжения	Пиковый ток
A	KΩ	В	В	В	В
10	0~470	24~380	600	2.0	135
25	0~470	24~380	600	2.0	275
40	0~470	24~380	600	2.0	410
10	0~470	24~380	600	2.0	135
25	0~470	24~380	600	2.0	275
40	0~470	24~380	600	2.0	410

Ток утечки	Электрическая прочность	Пиковый ток	Прочность изоляции	Диапазон рабочих температур	Модель
В	A	A	м2/Впст	-30℃~ 80℃	SSR1/2
5.0	2500	135	50/500
5.0	2500	275	50/500
5.0	2500	410	50/500
5.0	2500	135	50/500
5.0	2500	275	50/500
5.0	2500	410	50/500

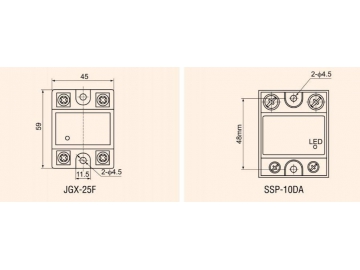

Размеры
