Описание
Осевой вытяжной вентилятор с жалюзи, модель DJF(Q) имеет лопатки диаметром 1270 мм, скорость вращения которых составляет 466 об/мин. Механизм открытия жалюзи с двойным вращающимся падающим молотом обеспечивает их открытие и закрытие, а также эффективность работы вентилятора. Двухслойное уплотнение жалюзи вместо однослойного прочнее и надежнее.

Характеристики
  • Лопатки вентилятора: высокопрочный нержавеющий алюминиевый сплав, толщина лопатки 2.3мм;
  • Каркас: листовая сталь горячей закалки с цинковым покрытием 275г/м²
  • Двигатель: YUYUN SANHE или двигатель SIEMENS
  • Уровень шума: менее 64дБ
  • Способ установки: настенный
Технические параметры
Модель  Диаметр лопаток (мм)  Скорость вращения лопаток (об/мин)  Поток воздуха (м3/ч)  Общее давление (Па)  Уровень шума децибел (дБ)  Входная мощность (Вт)  Параметр питания
DJF(q)-1380 1270 466 44000 58 ≤64 1100 380В/50Гц

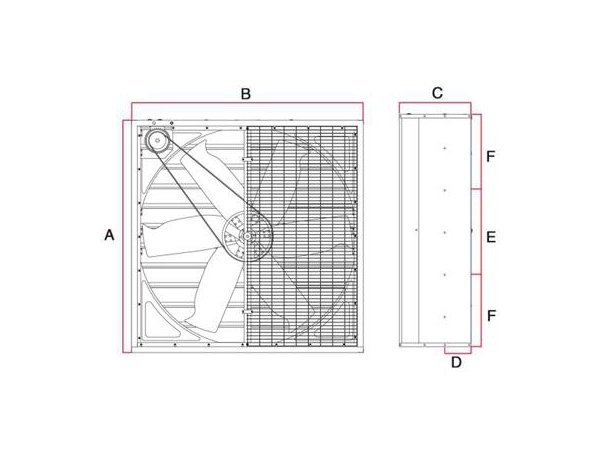

Габариты
Модель вентилятора Размер (мм)
A B C D E F
DJF (q)-1380 1380 1380 400 135 500 400
Описание компонентов

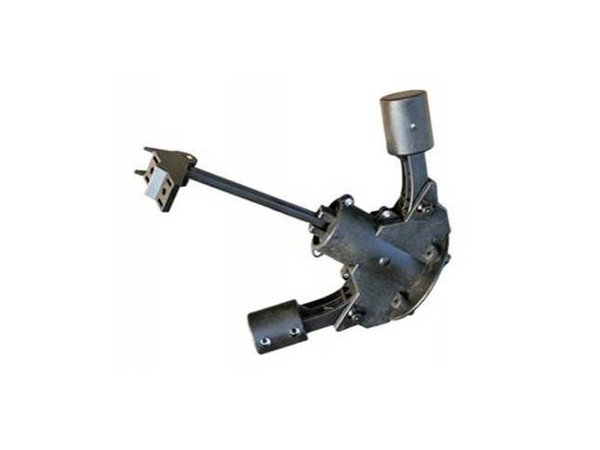

Механизм открытия жалюзи с двойным вращающимся падающим молотом обеспечивает их открытие и закрытие и минимизируя сопротивление воздуха, вызванное лопатками и повышая эффективность работы и повышая эффективность работы устройства. Механизм открытия выполнен из высококачественного нейлона РА66, увеличивающего срок его службы. Детали из нержавеющей стали 304 соединены заклепочным соединением. Они износостойкие, устойчивые к коррозии и гибкие, что позволяет уменьшить коэффициент трения.

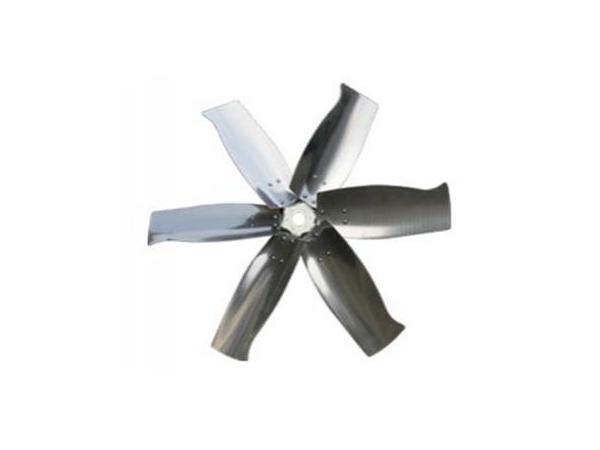

Лопатки выполнены из самоочищающейся нержавеющей стали путем формирования методом штамповки. В результате этого процесса получаются красивые и прочные лопатки. Диаметр лопаток составляет от 1250 мм до 1270 мм. Улучшена из производительность и эффективность. Толщина лопатки - 2.3мм.

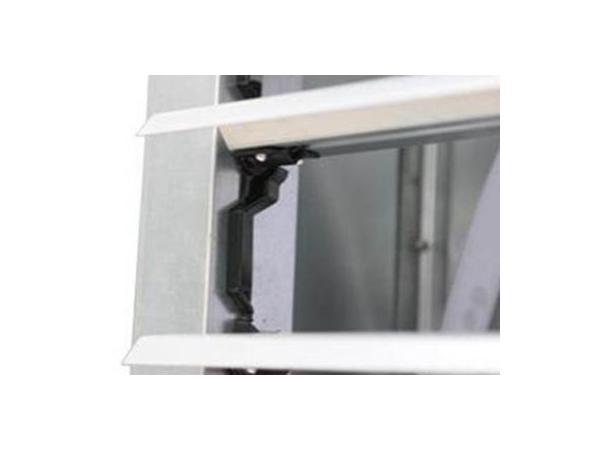

 Двухслойное уплотнение жалюзи вместо однослойного прочнее и надежнее. Такой тип уплотнения существенно сокращает истирание и улучшает функционирование жалюзи.

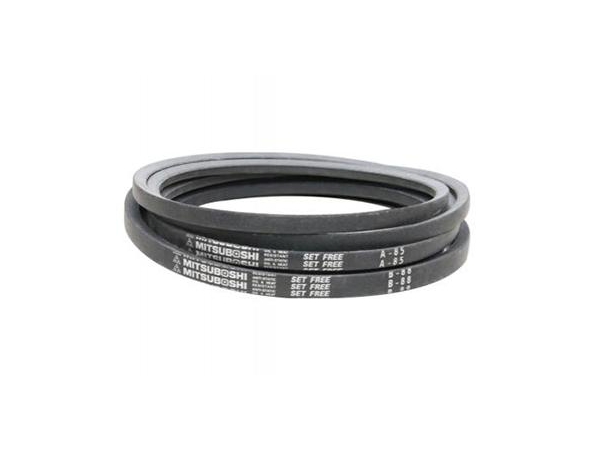

Оригинальные ремни от производителя MITSUBOSHI обеспечивают высокое качество и длительный срок службы. Модель: А86.

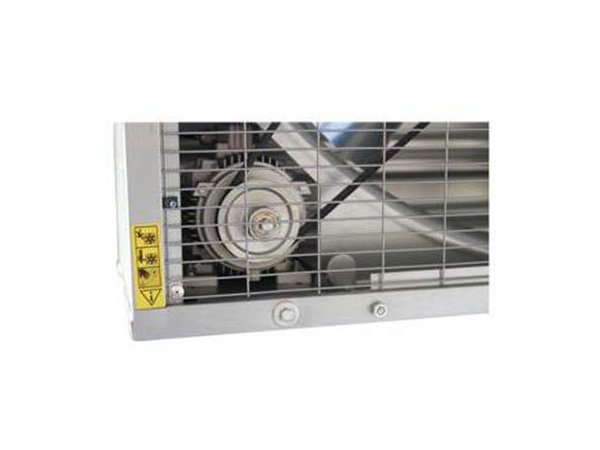

Вентилятор снабжен простым в эксплуатации устройством для регулировки ремня. Когда требуется отрегулировать натяжение ремня, достаточно лишь затянуть один болт (стопорный болт двигателя) и с помощью гаечного ключа 17 мм затянуть его по часовой стрелке.

Схема установки
