Запрос цены

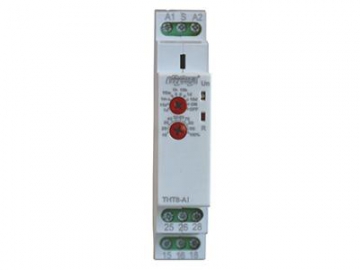

Однофункциональное реле времени, Реле с задержкой по включению/выключению

Общие сведения:
  • Простое реле времени с одной временной функцией и возможностью точной донастройки времени потенциометром (в рамках одного временного диапазона);
  • Опциональная функция задержки;
  • Реле может работать на выбор в одном из десяти временных диапазонов: от 0,1с до 10 дней;
  • Состояние вывода указывает встроенный LED-индикатор;
  • Крепление на DIN-шину;
  • 1 модуль.
Применение:
  • Реле времени подходит для использования в ситуациях, где заранее известны функции и временные настройки;
  • Однофункциональные реле времени могут быть использованы для выключения насоса после отключения отопления, включения/выключения вентилятора.
Технические характеристики
Модель THT8-A1/B1 THT8-A2/B2
Функция Задержка по включению Задержка по выключению
Точка присоединения потребителя A1-A2
Диапазон напряжений AC/DC 12-240В (50-60Гц)
Нагрузка AC 0.7-3ВаА/DC 0.5-1.7Вт
Диапазон напряжений AC 230V (50-60Гц)
Мощность на входе AC макс.12ВаА/1.3Вт AC макс.12VВаА/1.9Вт
Допуск напряжения питания -15%; 10%
Состояние ввода зеленый LED-индикатор
Временные диапазоны 0.1с-10 дней, ВКЛ, ВЫКЛ
Регулировка времени Потенциометр
Отклонение времени 5% - при механической установке
Погрешность повторения 0.2% - стабильность настроенного параметра
Температурный коэффициент 0.05%℃,at=20℃ (0.05%℉, at=68℉)
Схема контактов 1*SPDT 2*SPDT
Номинальный ток 16A/AC1
Коммутационное напряжение 250Впрт/24Впст
Мин. мощность коммутации DC 500МВт
Состояние вывода красный LED-индикатор
Механический ресурс 1*107
Электрический ресурс (AC1) 1*106
Время сброса макс. 200мс
Рабочая температура от -20℃ до 55℃ (от -4℉ до 13℉)
Температура хранения от -35℃ до 75℃ (от -22℉ до 158℉)
Крепление/DIN-шина DIN-шина EN/IEC60715
Степень защиты IP40 для лицевой панели I/I P20 для зажимов
Рабочее положение Произвольное
Категория перенапряжения III
Степень загрязнения 2
Макс. сечение проводов (мм²) одножильный провод макс.1*2.5 или 2*1.5 / с гильзой макс.1*2.5 (AWG 12)
Размер 90*18*64 мм
Вес 1 X SPDT: W240-60г, A230-59г
2 X SPDT: W240-81г, A230-79г
Стандарты IEC/EN61812-1, IEC/EN61010-1

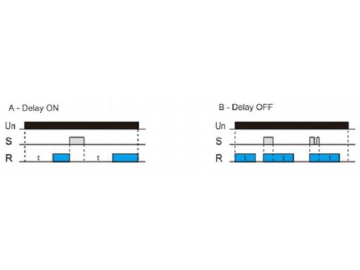

Функциональная диаграмма

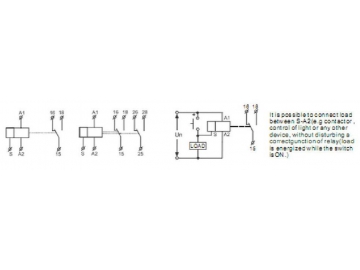

Монтажная схема
Временной диапазон

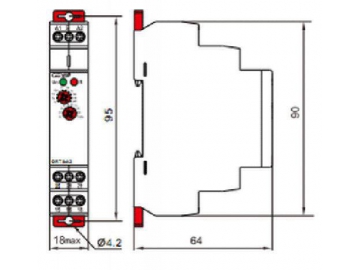

Размеры (мм)
