Устройство верхнего налива (один наливной рукав)

Запрос цены

Веб-сайт: http://loadingarmsystem.ru/1-1-1-single-arm-top-loading-arm.html

Отправить запрос

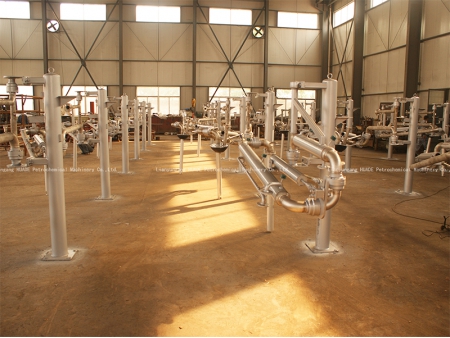

Устройство верхнего налива с одним рукавом предназначено для загрузки и выгрузки автоцистерн и открытых железнодорожных вагонов. Процесс происходит путем перекачивания жидкого нефтепродукта через большие люки, расположенные в верхней части цистерны.

Технические характеристики

Номинальный диаметр: DN50～DN200
Расчетное давление: -0,06 МПа～2,5 МПа
Расчетная температура: -40℃～ 230℃
Материал трубопровода: углеродистая сталь/нержавеющая сталь/футеровка из ПТФЭ
Материал отводной трубы: алюминиевый сплав или другие материалы

Общие сведения

Отрезки трубопровода соединены 4-мя шарнирными соединениями, что обеспечивает гибкость, необходимую для слива/налива жидкостей в любые танкеры на рабочей зоне;
При относительно большой высоте цистерны рекомендуется использовать телескопическую переливную трубу, позволяющую наполнять цистерну снизу вверх;
Установка дефлектора отводной трубы или обрезание заливной трубы под углом 45 градусов может помочь свести к минимуму брызги и выбросы, которые могут привести к повреждению корпуса резервуара;
Оснащено внешней трубой (стендера) для блокировки наливного рукава в рабочем положении;
Оснащено внутренней трубой (стендера) для блокировки наливного рукава в парковочном положении;
Механизм балансировки пружинного цилиндра уравновешивает подвесной рычаг внешнюю трубу и детали передней части, обеспечивая плавное перемещение наливного рукава вверх/вниз;
Вакуумный прерыватель используется для обеспечения быстрого опорожнения трубопроводной системы;
Оснащено антистатическим устройством, эффективно устраняющим статические заряды и блуждающие токи, вызванные протеканием жидкости по трубам во время сливно-наливных операций;

Опциональные комплектующие

Статическая сигнализация заземления
Заземление является эффективным средством предотвращения накопления статических зарядов путем соединения танкера с землей. Если соединения не выполнены должным образом, сработает визуальная и звуковая сигнализация.
Сигнализация уровня бака
Когда уровень жидкости превышает предельное значение, сигнал тревоги генерирует звук или отправляет сигнал для оповещения операторов.
Погружной насос
Насос используется для слива жидкости из танкера.
Дополнительные параметры конфигурации
Могут быть предоставлены по запросу клиента.
