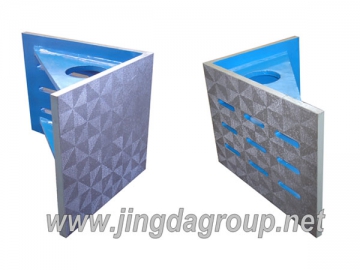

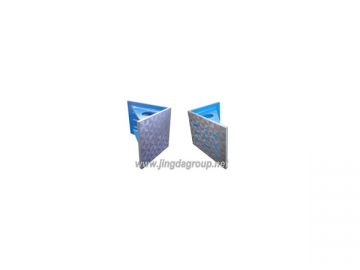

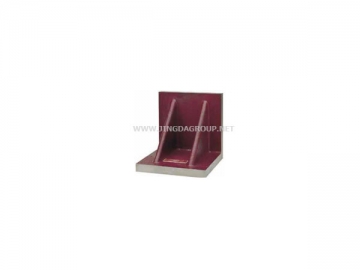

Чугунная угловая поверочная плита

Чугунная угловая поверочная плита
Чугунная угловая поверочная плита
Чугунная угловая поверочная плита
Чугунная угловая поверочная плита
Запрос цены
О нас: http://tooljd.ru

Применение: Продукт подходит для проверки деталей и их углов, а также для закрепления деталей при механической обработке. Кроме того, продукт может использоваться для проверки перпендикулярности, вертикальности осей и для разметки.

Примечания
1.Чугунные поверочные плиты не следует хранить и использовать во влажных, коррозийных, высоко- и низкотемпературных средах.
2. Перед использованием рабочую поверхность необходимо протереть и убедиться в отсутствии проблем.

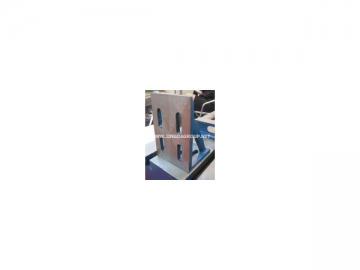

Угловая поверочная плита с отверстиями
Характеристики
Размер (мм) Перпендикулярность между сопряженными рабочими поверхностями Плоскостность и прямота рабочей поверхности Плоскость и прямота базовой поверхности
Класс точности (мкм)
1 2 3 1 2 3 1 2 3
200 × 200 8 16 30 4 8 16 6 12 24
300 × 200 10 20 40 5 10 20 8 16 30
300 × 300 10 20 40 5 10 20 8 16 30
400 × 300 12 24 45 6 12 24 10 20 40
400 × 400 12 24 45 6 12 24 10 20 40
500 × 400 28 50 14 28 24 48
500 × 500 28 50 14 28 24 48
800 × 600 35 60 18 35 28 55

Замечание: Мы изготавливаем продукцию специального размера по требованию клиента.
