Сварочная горелка MIG/MAG с водяным охлаждением NW-501
Сварочная горелка MIG/MAG с водяным охлаждением NW-501
Технические параметры
NW-501 | ||
Номинальный электрический ток | CO2 | 500А |
Газовая смесь | 450А | |
ПВ | 100% | |
Диаметр подходящих сварочных проволок | 1.0-1.6мм | |
Модель
Горелки типа ГДПГ с фитингами евростандарта | 3м | |
NW-501E-4 | 4м | |
NW-501E-5 | 5м |
Газовое сопло
№ | Номер детали | Описание |
A | SA5214 | Сопло 14мм |
SA5216 * | Сопло 16мм | |
SA5315 | Коническое сопло 15мм | |
SA5120 | Сопло20мм |
Контактный наконечник
№ | Номер детали | Описание |
B | EB3210 | 1.0мм M8×10×30 Ecu |
EB3212 | 1.2мм M8×10×30 Ecu | |
EB3216 | 1.6мм M8×10×30 Ecu | |
EB3210L | 1.0мм M8×10×30 CuCrZr | |
EB3212L | 1.2мм M8×10×30 CuCrZr | |
EB3216L | 1.6мм M8×10×30 CuCrZr |
Рукав
№ | Номер детали | Описание |
D | SR5216-3 * | Стальной рукав 1.2-1.6мм×3м |
SR5316-3 | Тефлоновый рукав 1.2-1.6мм×3м |

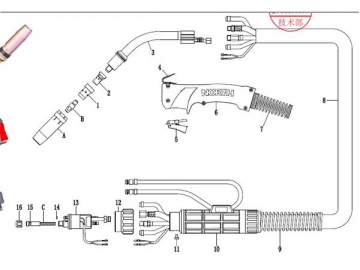

Детали
№ | Номер детали | Описание |
1 | SD5001 | Диффузор |
2 | SC5001 * | Держатель наконечника (Стандартный) |
SC5002 | Держатель наконечника (Удлиненный) | |
3 | SF5245 | Гусак 45° , европейский фитинг |
4 | EG0001 | Подвесной крюк |
5 | EJ0003 | Спусковой механизм |
6 | EH0101 | Передняя рукоятка |
7 | ES0102 | Передний пружинный кожух |
8 | SL5030 | Кабель 3м, фитинг евростандарта |
9 | SS5201 | Задний пружинный кожух |
10 | SH5201 | Задняя рукоятка |
11 | EH2211 | Винт M4×6 |
12 | EP3001 | Контргайка |
13 | SU1001 | Евровилка |
14 | Q504010 | Уплотнительное кольцо 4×1 |
15 | Q503515 | Уплотнительное кольцо 3.5×1.5 |
16 | EU1011 | Гайка M10×1 |
Примечание: * означает стандартную конфигурацию.
