Кривошипные прессы (100-600 тонн)
Механические штамповочные прессы | Штамповка листового металла | Кривошипный пресс с усилием на 100 - 600 тонн

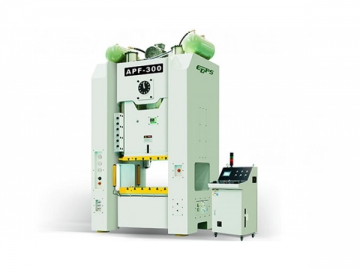

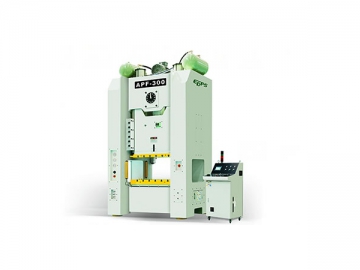

Кривошипные прессы серии APF являются кузнечно-формовочным оборудованием, которое отличается очень большой производительностью, от 100 до 600 тонн. В этой серии мы предлагаем 8 различных моделей, каждая из которых рассчитана на разный производственный объем. Класс точности этого оборудования соответствует 1-му классу по стандартам JIS, что делает его пригодным для непрерывного производства металлических штампованных изделий.
1. Применение передовых технологий, популярных в Европе, Америке и Японии/функциональная конструкция, разработанная при помощи динамического моделирования включая CAE
2. Станина высокой жесткости, устойчивая к вибрациям и деформациям
3. Все трущие части подвергнуты тепловой обработке и шлифовке, что повышает устойчивость к износу
4. Машина оснащена высококачественными контроллерами, приводными деталями, электромагнитными зажимами и подшипниками
5. Штамповочный пресс соответствует всем международным стандартам
6. Высокотехнологичный промышленный процессор для управления
7. Функциональное и удобное программное обеспечение
8. Привод регулируемой скорости
9. Интеллектуальный интерфейс, позволяющий осуществлять контроль в режиме реального времени
1. Гидравлическое устройство защиты от перегруза
2. Электрическая регулировка ползуна
3. Индикатор высоты штампа (ед.и.: 0.1 мм)
4. Уравновешивающее устройство ползуна и матрицы
5. Поворотный переключатель кулачкового типа
6. Индикатор угла кривошипа
7. Централизованная система смазки
8. Электромагнитный счетчик хода
9. Устройство защиты от перебега
10. Программируемый контроллер
11. Мобильная рабочая платформа
12. Соединитель с источником воздуха
13. Отдельный шкаф электродистанционного управления
14. Набор инструментов для обслуживания
1. Подушка матрицы
2. Устройство выталкивания ползуна
3. Подсветка для штампа
4. Устройство инверсии для основного двигателя
5. Защитное устройство на фотоэлементе
6. Аварийная остановка и плавкий предохранитель
7. Счетчик с предварительным набором (6-ти значный)
8. Устройство для контроля нагрузки
9. Схема обнаружения отсутствия подачи
10. Частотный преобразователь
11. Антивибрационный фундамент
12. Барьер безопасности и стремянка
13. Силовая розетка
14. Устройство для быстрой смены штампов
| Наименование | Ед. и. | APF -110 | APF -160 | APF -200 | APF -260 | APF -300 | APF -400 | APF -500 | APF -600 | ||||||
| Модель | V | H | V | H | V | H | V H | V | H | V | H | V | V | ||
| Усилие | тонн | 110 | 160 | 20 0 | 260 | 300 | 400 | 500 | 600 | ||||||
| Точка максимального усилия | мм | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 7 | 3.5 | 9 | 4.5 | 10 | 13 |
| Ход | мм | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | 300 | 170 | 300 | 200 | 250 | 250 |
| Регулируемая скорость | Ход/мин | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 | 20-40 | 35-50 | 15-25 | 20-35 | 20-30 | 15-20 |
| Постоянная скорость | Ход/мин | 50 | 35 | 35 | 30 | 30 | 20 | 20 | 20 | ||||||
| Высота штампа | Мм | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 | 550 | 615 | 550 | 600 | 550 | 550 |
| Регулировка ползуна | мм | 80 | 100 | 110 | 120 | 120 | 150 | 120 | 120 | ||||||
| Площадь ползуна | мм | 1000×550×70 | 1100×600×90 | 1200×650×90 | 1300×700×100 | 1400×800×110 | 1500×850×110 | 1400×800 | 1400×1200 | ||||||
| Площадь подштамповочнойпластины | мм | 1100×600×110 | 1200×800×140 | 1300×820×160 | 1400×840×180 | 1500×950×200 | 1600×1000×200 | 1500×1000 | 1700×1300 | ||||||
| Отверстие станины | мм | 700×500 | 850×600 | 880×650 | 900×700 | 1000×750 | 1000×750 | 900×800 | 1000×900 | ||||||
| Основной двигатель | кВт × p | 11×4 | 15×4 | 18×4 | 22×4 | 30×4 | 40×4 | 55×4 | 75×4 | ||||||
| Двигатель для регулировки ползуна | кВт × p | 0.4×4 | 0.75×4 | 0.75×4 | 1.5×4 | 1.5×4 | 2.2×4 | 3×4 | 3×4 | ||||||
| Давление воздуха | кг / см 2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Точность пресса | GB/T23280-2009 ( JIS 1 класс ) | ||||||||||||||
