Краткое описание:

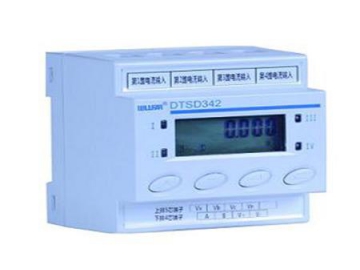

Энергомонитор модульный DTSD342-5 D/5Z/5N представляет собой прибор, выполняющий функции измерения и регистрации электроэнергии, телеиндикации и телеуправления, LCD-дисплей и интернет коммуникации. Он способен измерять напряжение, ток, активную мощность, фактор мощности и частоту энергосети и многие электросетевые параметры. Имеет функции анализирования гармоник 2~50 раз, вычисления многочисленных параметров качества электроэнергии, измеряет активную и реактивную энергию; имеет функцию мультитарифного измерения электроэнергии и мультитарифной потребности; может быть установлен канал интерфейса RS-485, по протоколу MODBUS-RTU и двойному протоколу DL/T645; также можно установить функцию входа и выхода значений параметра срабатывания в момент переключения. Данный энергомонитор широко используется в автоматизированных системах распределительной подстанции, промышленном управлении, промышленной автоматизированной системе, системе управления электроэнергией и для мониторинга электроэнергии микрорайонов.

Энергомонитор модульный DDS102-P4 соответствует следующим стандартам:
1.Особые требования многофункциональных счетчиков электроэнергии GB/T17215.301-2007
2. Статические счетчики активной энергии GB/T17215.322-2008 с(класс точности 0.2S и класс 0.5S)
3. Статические счетчики активной энергии GB/T17215.321-2008 (класс точности 1 и класс 2)
4. Статические счетчики активной энергии GB/T17215.323-2008 (класс точности 2 и класс 3)
5.Протокол многофункционального счетчика DL/T614-2007
6.Протокол многофункционального счетчика DL/T645-2007
7. Modbus-RTU

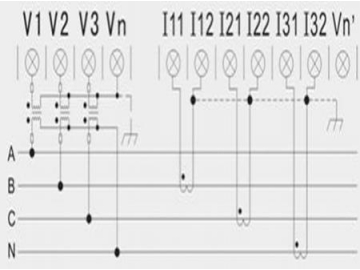

  • Схема подключения главной стороны трехфазно-четырехпроводного электромонитора через CT (элетроэнергия электромонитора предоставляется PT)

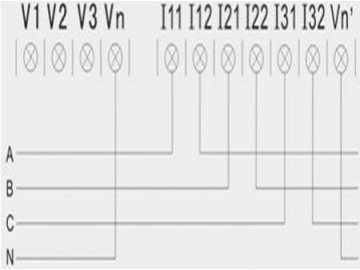

  • Схема подключения главной стороны трехфазно-четырехпроводного электромонитора

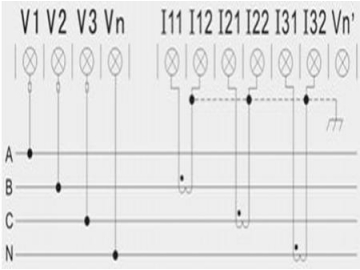

  • Схема подключения главной стороны трехфазно-четырехпроводного электромонитора через CT(без PT)
  • Схема подключения главной стороны трехфазно-четырехпроводного электромонитора (элетроэнергия электромонитора предоставляется PT)
Технические параметры
Предметы Технические показатели:
Вид провода Трехфазно-трехпроводный, трехфазно-четырехпроводный, однопроводный
Измеренные показания Напряжение Эталонное напряжение Uном: AC380В, AC220В, AC100В, AC57.7В
Диапазон измерения: 10В~420В
потребляемая мощность: < 0.05ВА(однофазный)
Точность: RMS 0.2 %
Разрешение: 0.01В
Электронный ток Номинальный ток In: 0,3(1,2)А, 1(6)А, 1.5(6)А, 5(6)А, 10(80)А, 20(80)А
Диапазон измерения: 0.001I ~Imax
Потребляемая мощность: < 0.05VA(одноканальный номинальный ток)
Точность: RMS 0.2 %
Разрешение: 0.001А
Мощность(активный/ реактивный/ кажущийся) Точность: 0.5%
Разрешение: 0.001кВт/кВар/кВА
Электросетевая частота Диапазон измерения: 45 Гц~65Гц
Точность: 0.2%
Разрешение: 0.01Гц
Гармоника Раз: 2-50
Точность: класс A
Разрешение: 0.01%
Измерение Активная энергия Точность:класс 0.5 или класс 1
разрешение: 0.01кВтч
Реактивная энергия Точность: класс 2
разрешение: 0.01кВтч
Цифровой сигнал Выхода импульса электроэнергии 2 канала импульсного выхода(активной энергии и реактивной энергии)
Оптроннизоляция, 4000Вольт
Выход дискретного сигнала(выбираемый) 2 канала выхода электромагнитного реле
Нормально разомкнутый
допустимая мощность на контактах: AC 250В /3А; DC 30В /3А
Вход дискретного сигнала(выбираемый) 2 канала входа сухого контакта
Оптроннизоляция, 4000Вольт
Интерфейс связи Порт RS-485 Виды интерфейса: двухлинейный полудуплекс
Коммуникационная скорость: 600 бит/с~38400 бит/с
Протокол: Modbus-RTU и DL/T 645
Условия Рабочая температура -25-+60℃
Предельная рабочая температура -35-+70℃
Относительная влажность ≤ 95%(RH)
Другие предметы Часы < 0.5ы/д
Источник питания: Не нужно подключать к дополнительному питанию(прямо прямо брать электроэнергии)
максимальный диапазон входа: 40В~420В
потребление мощности: ≤1Вт, 2ВА
Размер Габаритный размер(мм, высота×ширина×высота): 126×90×74
Вес Примерно 520г

Основные особенности
ДанныйЭнергомонитор модульный DTSD342-5, использует высокоточный измерительный модуль сбора данных и MCU модуль с высокоскоросной обработкой данных, что способно точно измерять в широкой зоне и быстро анализировать данные;
Установлен широкоугольный жидкокристаллический экран, который служит демонстрацией больше содержаний;
Вместе с жидкокристаллическим экраном установлен белый фоновый свет, что удобно для чтения данных в темной условии;
Используется память, которая может сохранять данные на долгое время,не потеряя данные при выключения;
Поддерживает интерфейс RS-485 и промышленный стандартный коммуникационный протокол, удобно и легко подключается к сети.

Основные предназначения
1. Для измерения однофазных напряжения и тока, позитивной и негативной активной электроэнергии, также имеются функции идентификации и директивы.
2. Имеется функция мультитарифного измерения электроэнергии таймшера, с помощью верхнего компьютера можно установить расписание и тарифные параметры;
3. Установлен канал интерфейса RS485 и канал импульсного выхода активной электроэнергии по выбираемым протоколам MODBUS-RTU и DL/T645;
4. Установлен канал импульсного выхода активной энергии, на выбор имеются 2 канала входа значение параметра срабатывания в момент переключения и 2 канала выхода
5. Можно прямо подключиться к питанию при токе меньше 100 А; а при токе более 1000А необходим внешний трансформатор тока и подключение к другой линии;
6. Электроэнергия предоставляется напряженному сигналу без помощи дополнительного питания;
7 Широкий жидкокристаллический дисплей, в котором циркулярно отображаются данные.

Компания WILLFAR является лидирующим производителем модульных энергомониторов, в каталог продукции которого входят терминалы сбора данных электроэнергии, концентраторы данных электроэнергии, анализатор качества электроэнергии, интеллектуальный счетчик воды и так далее. Чтобы делать бытовую жизнь удобнее, WILLFAR поставляет решения управления данными и электроэнергиями в соответствии с требованиями клиентов.
