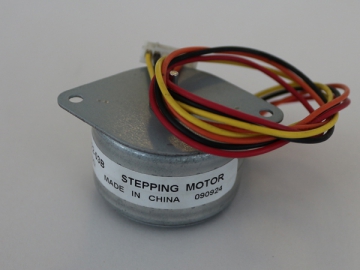

Шаговые двигатели с постоянными магнитами серии PM15/20/25
Запрос цены
О нас: http://motor-fulling.ru
Особенности
Невысокая стоимость, быстрый динамический отклик, высокая эффективность и низкий уровень шума
| Пункт | Спецификации |
| Погрешность угла шага | ±8 % (полный шаг, без нагрузки) |
| Погрешность сопротивления | ± 10% |
| Погрешность индуктивности | ± 20% |
| Возрастание температуры | 80℃ макс. (номинальный ток, 2 фазы) |
| Колебания температуры | -20℃~ 50℃ |
| Сопротивление изоляции | 100MΩ мин., 500В постоянного тока |
| Диэлектрическая прочность | 500В переменного тока в течение 1 минуты |
| Радиальное биение | 0.06макс. (450 перегрузка) |
| Осевое биение | 0.08макс. (450 перегрузка) |
| Модель | Угол шага (град.) | Кол-во фаз | Напряжение (В) | Ток на фазу (А) | Сопротивление на фазу (Ω) | Удерживающий момент (г·см) | Фиксирующий момент (г·см) | Инерция ротора (г·см2) | Схема проводки |
| PM1512-01 | 18 | 2 | 12 | 0.04 | 300 | 40 | 10 | <1 | A |
| PM1512-02 | 18 | 2 | 5 | 0.5 | 10 | 27 | 6 | c | |
| PM1512-03 | 18 | 2 | 12 | 0.065 | 190 | 40 | 10 | c | |
| PM2018-01 | 18 | 4 | 12 | 0.24 | 50 | 80 | 25 | B | |
| PM2018-02 | 18 | 2 | 5 | 0.5 | 10 | 60 | 20 | A | |
| PM2516-01 | 15 | 4 | 9 | 0.45 | 20 | 140 | 75 | B | |
| PM2516-02 | 15 | 4 | 12 | 0.4 | 30 | 130 | 75 | B | |
| PM2515-01 | 7.5 | 2 | 12 | 0.24 | 50 | 170 | 45 | A | |
| PM2515-02 | 7.5 | 4 | 12 | 0.25 | 50 | 160 | 35 | B | |
| PM2515-03 | 7.5 | 4 | 5 | 0.5 | 10 | 120 | 45 | B | |
| PM2515-04 | 7.5 | 2 | 5 | 0.5 | 10 | 110 | 40 | A |
