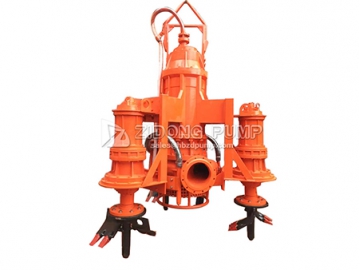

Электроприводный/гидравлический вертикальный погружной насос

Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Электроприводный/гидравлический вертикальный погружной насос
Запрос цены
  • Объемная скорость потока: 10-3300м3/ч
  • Напор: 5-60м
  • Скорость вращения: 980-1460об/мин
  • Мощность на валу: 3-315кВт
  • Диаметр отверстия: DN50-DN400
  • Рабочая температура: максимальная температура 110℃
  • Материал проточной части: высокохромистый износостойкий сплав
  • Конструкция: вертикальный, отноступенчатый, одностороннее всасывание, два рабочих колеса
Описание

Вертикальный погружной насос серии NSQ оснащен двумя рабочими колесами. Помимо основного рабочего колеса в нижней части находится рабочее колесо для размешивания, которое позволяет перемешивать шлам на дне водоема, превращая его в турбулентный поток, и высасывать его. Насос данной серии обладает высокой мощностью для вывода загрязняющих веществ без образования пробок. Необходимо лишь, чтобы рабочий ток не превышал номинальный, в этом случае допустимое количество твердых частиц в транспортируемой среде может достигать 30-60%.

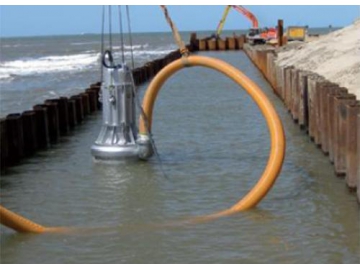

Приводной механизм и насос могут быть погружены в воду, рабочая глубина достигает 20-25 метров.

Применение

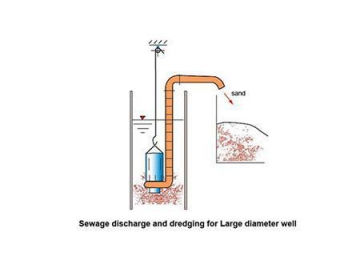

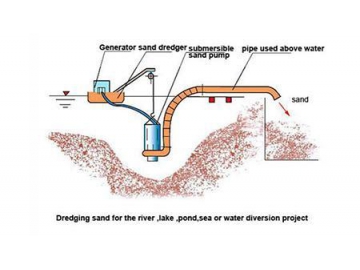

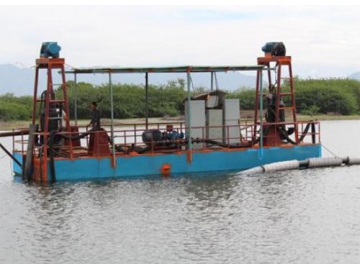

Вертикальные погружные насосы серии NSQ используются для транспортировки тяжелых сред в разнообразных отраслях промышленности, таких как морские дноуглубительные работы, обогащение полезных ископаемых, перекачивание мокрого песка, перекачивание избыточного ила, промывка песка, загрузка баржи и др. Эти насосы являются идеальной альтернативой традиционным буровым насосам.

Виды приводов В зависимости от эксплуатационных условий мы предлагаем электрические и гидравлические приводы на Ваш выбор.
  • Электрический привод
    Во время эксплуатации электропривода используется герметичная защита масляного бака, а во внутренней части - механическое уплотнение, таким образом предотвращается проникновение воды и примесей под высоким давлением во внутреннюю полость электропривода.

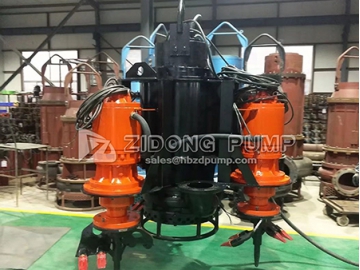

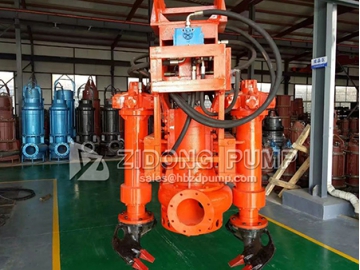

  • Гидравлический привод
    Преимущество гидравлического привода заключается в том, что не нужно беспокоиться о проникновении воды в привод, поэтому насос может использоваться при более высоком напоре воды, глубина всасывания больше. Кроме того, в случае, если на рабочей площадке неудобно подключение к внешнему источнику питания, гидравлический привод является отличным выбором.

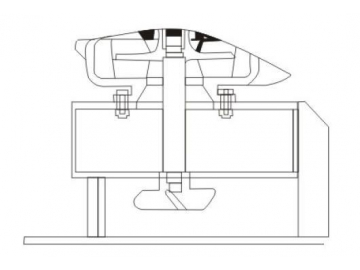

Характеристики Устройство всасывающего отверстия насоса с рабочим колесом для размешивания
  • Рабочее колесо в верхней части насоса напрямую соприкасается с поверхностью отложений. Благодаря глубине погружения оно может контролировать содержание транспортируемой среды.
  • Благодаря тому, что насос и привод могут функционировать под водой, высота всасывания не ограничена, а очистка песка и дноуглубительные работы отличаются высокой эффективностью.
  • Рабочее колесо, рабочее колесо для размешивания и другие детали проточной части насоса обладают высокой износостойкостью и антикоррозийностью.
  • Нет необходимости в вспомогательном вакуумном насосе и дополнительных устройствах для размешивания, прост и удобен в эксплуатации.
  • При погружении привода в воду не нужно устанавливать фиксаторы на земле, что экономит расходы.
  • Тройная защита: обнаружение проникновения воды в резервуар для масла и оповещение, обнаружение проникновения воды в электромашинное помещение и оповещение, обнаружение перегрева электродвигателя и оповещение.

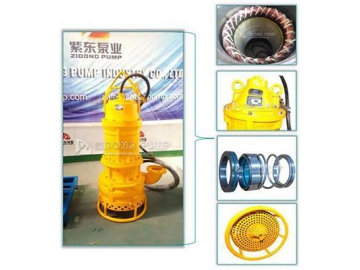

Механизм работы
Параметры
Таблица выбора моделей (показатели чистой воды)
Серия Объемная скорость потока (м3/ч) Напор (м) Мощность двигателя (кВт) Скорость вращения (об/мин) Эффективность (%) Макс. диаметр составляющих (мм) Диаметр выходного отверстия (мм) Inquiry
NSQ25-12-3 25 12 3 1450 50 7 50
NSQ20-25-4 20 25 4 1450 43 6 50
NSQ45-15-5.5 45 15 5.5 1450 58 13 80
NSQ20-30-5.5 20 30 5.5 1450 48 7 50
NSQ50-10-5.5 50 10 5.5 1450 60 13 80
NSQ20-15-7.5 20 15 7.5 1460 49 7 50
NSQ25-30-7.5 25 30 7.5 1460 54 7 80
NSQ32-20-7.5 32 20 7.5 1460 53 13 80
NSQ 45-15-7.5 45 15 7.5 1460 55 13 80
NSQ 100-10-7.5 100 10 7.5 1460 60 21 100
NSQ30-30-7.5 24 31 7.5 1460 43 13 80
30 30
36 29
NSQ 70-20-11 70 20 11 1460 55 13 80
NSQ 25-40-11 25 40 11 1460 48 13 80
NSQ50-21-11 35 22 11 1460 48 21 100
50 21
60 20
NSQ100-16-11 70 20 11 1460 55 21 100
100 18
120 15
NSQ25-40-15 18 41 15 1460 35 13 80
25 40
30 39
NSQ50-26-15 35 29 15 1460 48 13 80
50 26
60 24
NSQ60-30-15 42 33 15 1460 50 13 100
60 30
72 27
NSQ75-25-15 52 28 15 1460 51 13 100
75 25
90 22
NSQ100-18-15 70 20 15 1460 55 21 100
100 18
120 15
NSQ150-15-15 105 17 15 1460 56 21 150
150 15
180 13
NSQ 200-12-18.5 200 12 18.5 980 45 150
NSQ150-22-22 105 25 22 980 60 32 150
150 22
180 20
NSQ200-15-22 140 17 22 980 60 45 150
200 15
240 13.5
NSQ 60-46-30 60 46 30 980 14 100
NSQ 70-38-30 70 38 30 980 21 100
NSQ100-35-30 70 38 30 980 50 21 100
100 35
120 31
NSQ150-30-30 105 33 30 980 50 21 150
150 30
180 26
NSQ 150-35-30 150 35 30 980 50 21 150
NSQ 200-20-30 200 20 30 980 52 21 150
NSQ 240-20-30 175 23 30 980 60 21 150
240 20
280 18
NSQ 300-15-30 300 15 30 980 57 28 200
NSQ100-50-37 70 53 37 980 43 13 100
100 50
120 47
NSQ300-20-37 240 22 37 980 58 28 150
300 20
360 17
NSQ400-15-37 280 18 37 980 59 28 200
400 15
480 12
NSQ 150-35-45 150 35 45 980 48 36 150
NSQ200-30-45 140 33 45 980 53 25 150
200 30
240 27
NSQ 500-15-45 500 15 45 980 57 46 250
NSQ150-45-55 105 47 55 980 50 21 150
150 45
180 42
NSQ250-35-55 175 38 55 980 53 36 150
250 35
300 33
NSQ600-15-55 420 18 55 980 62 32 250
600 15
720 11
NSQ200-45-75 140 48 75 980 52 18 150
200 45
240 41
NSQ350-35-75 245 38 75 980 60 29 200
350 35
420 31
NSQ400-25-75 280 29 75 980 62 29 200
400 25
480 23
NSQ 200-60-90 200 60 90 980 50 14 150
NSQ 400-40-90 400 40 90 980 54 28
NSQ500-25-90 350 30 90 980 65 25 200
500 25
600 20
NSQ400-50-110 280 54 110 980 56 28 200
400 50
480 45
NSQ 600-30-110 600 30 110 980 57 30 250
NSQ1000-18-110 700 22 110 980 68 50 300
1000 18
1200 13
NSQ780-26-110 545 29 110 980 68 50 300
780 26
935 22
NSQ400-60-132 280 64 132 980 68 28 200
400 60
480 55
NSQ500-45-132 350 49 132 980 67 28 200
500 45
600 42
NSQ500-55-132 350 59 132 980 70 28 200
500 55
600 52
NSQ800-35-132 560 38 132 980 70 42 300
800 35
960 32
NSQ1000-22-132 700 27 132 980 71 50 300
1000 22
1200 17
NSQ650-52-160 455 56 160 980 65 28 200
650 52
780 44
NSQ780-50-185 780 50 185 980 64 38 300
NSQ600-55-200 420 59 200 980 62 28 250
600 55
720 50
NSQ800-55-220 560 60 220 980 66 38 300
800 55
960 50
NSQ1250-35-220 875 39 220 980 70 45 350
1250 35
1500 30
NSQ1500-35-250 1050 40 250 980 72 50 350
1500 35
1800 30
NSQ1750-30-250 1225 34 250 980 70 55 350
1750 30
2100 25
NSQ2000-35-315 1400 40 315 980 72 60 400

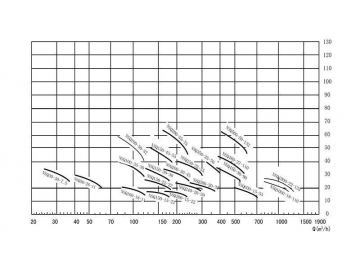

Ассортимент
Условия эксплуатации
  • Обычно источником тока является источник питания трехфазного переменного тока 50Гц/380В. Также мы можем изготовить на заказ 400В, 440В, 660В, 1140В и др.
  • Максимальная температура среды не должна превышать 60℃. В случае превышения необходимо снизить температуру с помощью рубашки охлаждения и внешней охлаждающей воды.
  • Максимально допустимая весовая концентрация твердых частиц в среде составляет 45% для золошлака и 60% для шлака.
  • Глубина погружения насоса должна быть не менее 1 метра и не более 20 метров.
