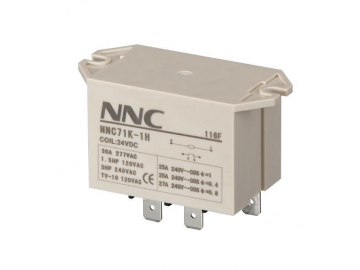

Мощное электромагнитное реле NNC71K (1H-2H) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности
  • Мощное электромагнитное реле NNC71K (1H-2H) имеет перекидной контакт с одной группой нормально открытых контактов (30А) и двумя группами нормально открытых контактов (30А)
  • Изделие имеет тип установки: присоединение к печатной схеме, розеточный тип и фланцевый адаптер.
  • Большая мощность: 30A
Маркировка

CCC:2011010303471251
CE:5401090516

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 1H
Контактная нагрузка 30A
Макс.напряжение переключения 240VAC 30A
28VDC 30A
Материал контактов реле Сплав серебра
Конфигурации контактов 2H
Контактная нагрузка 30A
Макс.напряжение переключения 240VAC 30A
28VDC 30A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 167 83.3 18.2 9
Сопротивление обмотки(±10%) Ом 71.8 288 6044 24444
Номинальная мощность Вт 2.0W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 333 167 36 18.1
Сопротивление обмотки(±10%) Ом 12.6 50.3 1069 4254
Номинальная мощность Вт 4.0VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристики мощного электромагнитного реле NNC71K (1H-2H)
Изоляционное сопротивление ≥100MΩ(500VDC)
Напряжение обмотки DC:6 - 220V AC:6-380V
Время срабатывания ≤25ms
Время отпускания ≤15ms
Выдерживаемое напряжение Между контактами одной полярности 1000В AC/мин(ток утечки 1мA)
между контактами разной полярности 1000В AC/мин(ток утечки 1мA)
между контактом и катушкой 2000В AC/мин(ток утечки 1мA)
Размер 50.6× 33.4 ×47 мм
Вес около 80г
Размер и установка

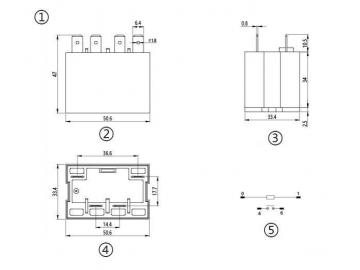

Розеточный тип

① Вид спереди; ② Вид сбоку; ③ Установочный размер ; ④ Схема соединения

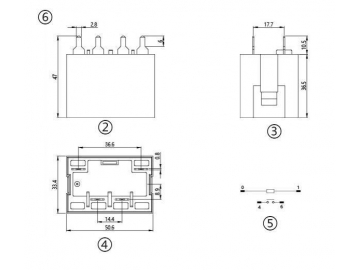

Сварной тип

① Вид спереди; ② Вид сбоку; ③ Установочный размер ; ④ Схема соединения

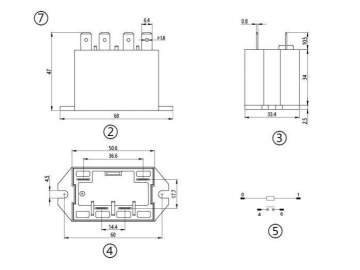

Фланцевый адаптер

① Вид спереди; ② Вид сбоку; ③ Установочный размер ; ④ Схема соединения
